Kỹ thuật hồi nước trong hệ thống nước nóng[19200]

Thứ tư, 07/06/2017, 13:48 GMT+7

Trong hệ thống cấp nước nóng, khoảng cách từ bồn chứa nước nóng đến vòi sử dụng thường khá xa, nếu không sử dụng thường xuyên, nước trong ống sẽ nguội đi, vì thế khi cần sử dụng sẽ không có nước nóng dùng ngay mà phải chờ cho đến khi xả hết nước lạnh trong ống ra, việc này gây mất thời gian và lãng phí nước.

Hồi nước là gì?

Hồi nước là kỹ thuật tạo ra vòng tuần hoàn nước từ ống dẫn về bồn chứa trong hệ thống nước nóng nhằm đảm bảo nước trong ống luôn nóng ở nhiệt độ mong muốn.

Sơ đồ hệ thống hồi nước

Để có thể thực hiện việc tuần hoàn nước, hệ thống nước nóng phải được đấu nối và lắp đặt các thiết bị như sơ đồ bên dưới. Các van lắp cuối đường ống cấp dùng để chỉnh lưu lượng nước qua các ống đều nhau, nếu hệ thống chỉ có 1 trục (1 ống) thì không cần dùng van.

He-thong-hoi-nuoc-nong

Tính thể tích nước hồi

Thể tích nước hồi (VH) là tổng thể tích nước chứa trong các ống nước nóng cấp và hồi

Công thức : VH = V1xL1 + V2xL2 + ... + VnxDn    (Lít)

Trong đó:

V1, V2… (Lít/m) : thể tích nước chứa trong 1m ống (tham khảo bảng tra)
L1, L2… (m) : chiều dài các ống


Bảng tra lượng nước chứa trong 1m ống nước nóng PPR (PN20)

Đường kính ống nước nóng - Dx
(mm)
Thể tích nước trong 1m ống - Vx
(Lít/m)
D20 0.14
D25 0.22
D32 0.35
D40 0.56
D50 0.88



Tính lưu lượng bơm hồi :

Khi đã có thể tích nước hồi VH (Lít), chúng ta chọn thời gian để bơm hết lượng nước này là T (phút), khi đó sẽ tính được lưu lượng bơm theo công thức:

Q = VH / T (Lít/phút)

Ví dụ:
Thể tích nước hồi tính được là VH=50Lít
Chọn thời gian bơm là T=2 phút
=> Lưu lượng bơm là: Q=50/2 = 25Lít/phút

Tính cột áp bơm :

Hệ thống hồi nước là hệ thống kín, nên cột áp bơm chính là trở lực của tống đường ống vào và ra khỏi bơm.

Theo kinh nghiệm có thể chọn : một đoạn ống có chiều dài 10m sẽ gây ra tổn thất áp suất khoảng 1m.

Ví dụ :
Tổng chiều dài ống hồi là 30m => tổn thất áp suất là 30/10=3m.


Lưu ý : Nếu là máy dùng ống thủy tinh chân không, thì cột áp nước trước khi bơm vào bồn phải dưới 5m, nếu cao hơn có thể gây vỡ ống thủy tinh hoặc xì bồn.


Chọn bơm :

Theo số liệu 2 ví dụ trên :
+ Lưu lượng bơm  : 25L/phút
+ Tổn thất áp suất trên đường ống : 3m


=> Chọn bơm có thông số sau : Q=25L/phút - H>3m là đạt



Điều khiển

Cảm biến nhiệt sẽ cảm nhận nhiệt độ nước trong ống để điều khiển Bật/Tắt bơm. Hệ thống điều khiển nên có Timer để không chế thời gian chạy bơm tránh trường hợp bơm chạy không nghỉ khi nhiệt độ nước trong bồn thấp hơn nhiệt độ cài đặt.

Các thiết bị điều khiển

bo-dieu-khien-bom-hoi-nuoc-nong-pc10a-8

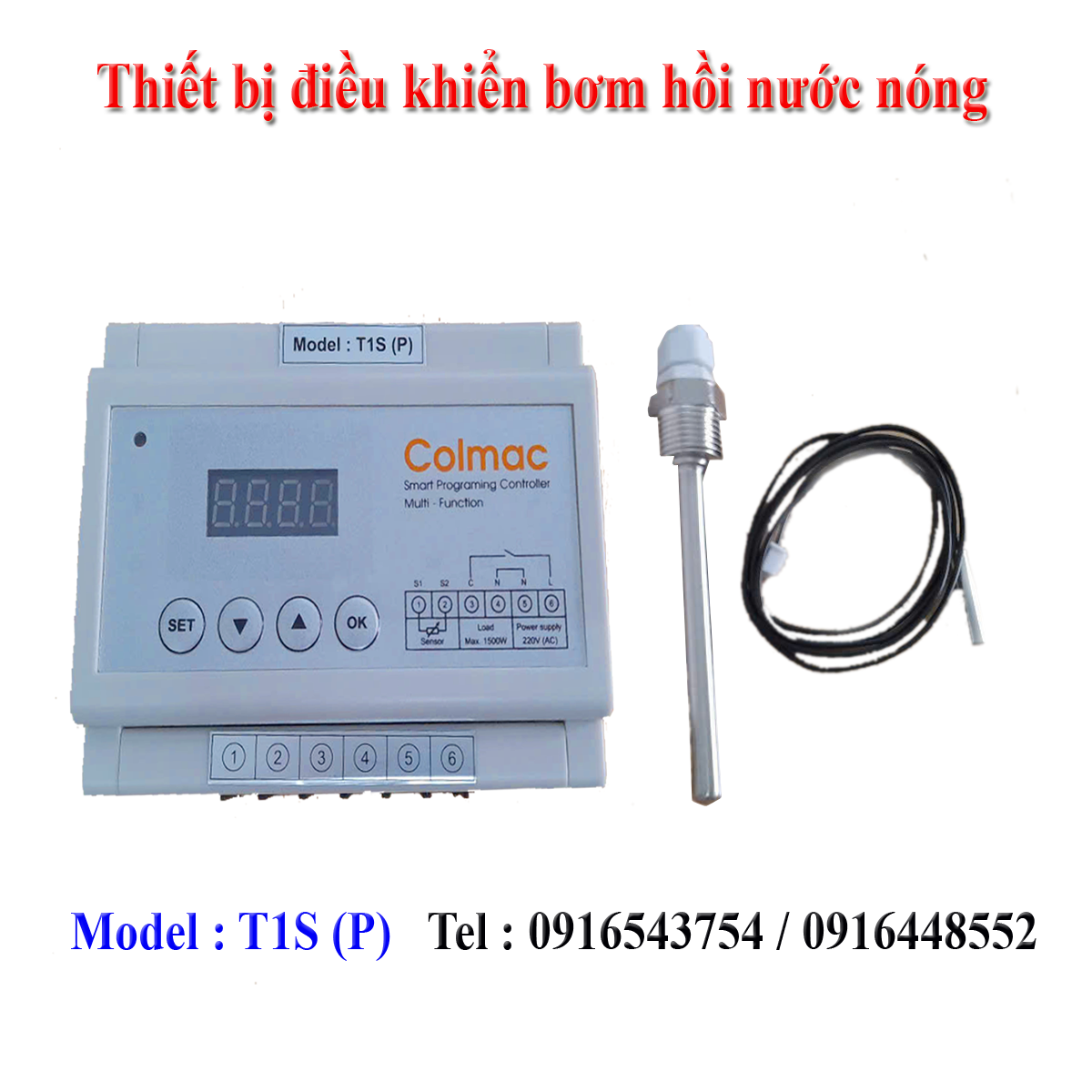

Thiết bị điều khiển bơm hồi nước nóng PC10A
tu-dien-dieu-khien-bom-hoi-nuoc-va-dien-tro-4_1

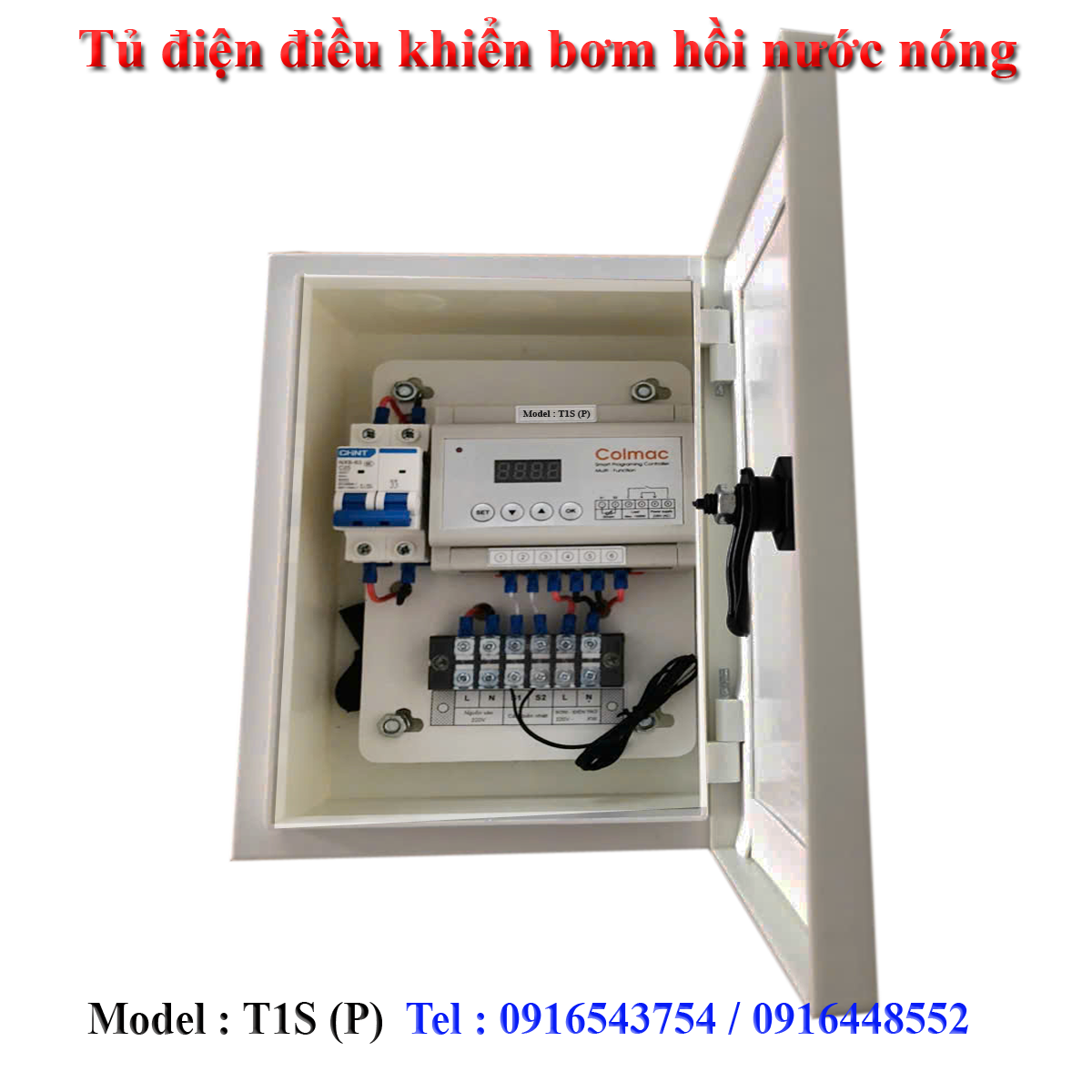

Tủ điều khiển bơm hồi nước nóng PC10A



=> Click  để xem thông tin về các thiết bị điều khiển hồi nước
