Thiết bị điều khiển nước nóng
Tsmart là Thiết bị chuyên dùng để điều khiển ☀Điện trở gia nhiệt nước nóng ☀Bơm hồi nước nóng ☀Bơm dàn thu nhiệt năng lượng mặt trời trong các hệ thống nước nóng Công nghiệp và Dân dụng.

Liên hệ mua hàng :

Ms Yến :    028 38680188 - 0912448554
Mr Trung : 028 38682009 - 0919479736
Hotline :    0916448552
Email : contact@nuno.vn

Thiết bị điều khiển bơm hồi nước nóng - PC10A

Model PC10A1,000,000 đ/bộ

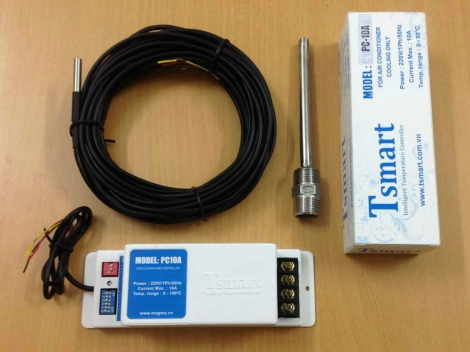

Bao gồm : 01 bộ điều khiển + 01 cảm biến nhiệt + 01 ống lắp cảm biến inox dài 150mm + 6m dây nối cảm biến. (Tổng chiều dài cho phép của dây cảm biến là 12m max.)

Giá trên chưa bao gồm thuế VAT 10%.

Giao hàng miễn phí trong nội thành TPHCM

Bảo hành 12 tháng

Thiết bị điều khiển bơm hồi nước PC10A chuyên dùng trong các hệ thống nước nóng nhằm đảm bảo nước trong ống luôn nóng ở nhiệt độ mong muốn.

✓ Cho phép cài đặt thời gian chạy bơm tối đa trong khoảng :  5 - 10 - 15 - 20 phút, nhằm chống hiện tượng bơm chạy liên tục khi nước không đạt nhiệt độ cài đặt.

✓ Cho phép cài đặt nhiệt độ chạy bơm từ : 40 - 70oC.

✓ Tự động chạy bơm kiểm tra khi nước dưới nhiệt độ cài đặt.

THÔNG SỐ KỸ THUẬT PC10A



Thiet-bi-dieu-khien-bom-hoi-nuoc-PC10AThiết bị điều khiển bơm hồi nước PC10A



Nguyên lý hoạt động:

Khi bơm chạy, nhiệt độ nước trong ống từ từ tăng lên đến khi cao hơn [Nhiệt độ cài đặt+5oC] thì PC10A tự động ngắt bơm. Khi nước trong ống giảm dần đến nhiệt độ cài đặt, thì PC10A kích hoạt bơm chạy lại.

Trường hợp bơm chạy quá thời gian cài đặt mà nhiệt độ nước chưa đạt [Nhiệt độ cài đặt+5oC] thì PC10A tự động ngắt bơm và chuyển sang chế độ chạy kiểm tra. Trong chế độ chạy kiểm tra: cứ 15 phút bơm chạy 1 lần.



Cài đặt thông số:

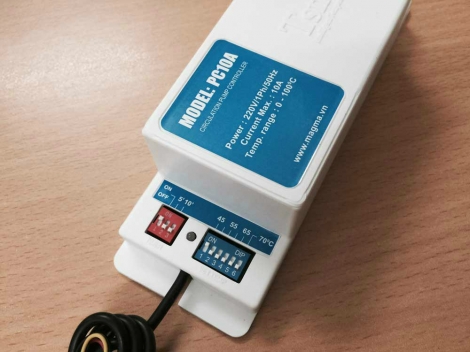

Cài đặt thời gian chạy bơm tối đa - TIMER:

PC10A-Cai-thoi-gian-chay-bom

Nút 1 : ON/OFF - Bật tắt nguồn

Nút 2 - ON : Thời gian chạy bơm 5 phút

Nút 3 - ON : Thời gian chạy bơm 10 phút

Nếu cả 2 nút 2 & 3 đều ON : Thời gian chạy bơm 15 phút

Nếu cả 2 nút 2 & 3 đều OFF : Thời gian chạy bơm 20 phút



Cài đặt nhiệt độ chạy bơm – SET TEMP.:

PC10A-Cai-nhiet-do-chay-bom

Cho phép cài nhiệt độ chạy bơm từ 40oC-70oC.

Các nút đẩy lên là ON (cài đặt), kéo xuống là OFF (không cài).

Nếu tại một thời điểm có từ 2 nút được bật lên ON thì nút có nhiệt độ thấp được chọn

Nếu tất cả các nút từ 1-6 ở vị trí OFF thì mặc định nhiệt độ chạy bơm là 40oC



Các trạng thái đèn báo:

  • Đèn đỏ tắt hoặc chớp mỗi 2 giây 1 lần : Tắt nguồn thiết bị hoặc không có điện vào
  • Đèn đỏ sáng - không chớp : bơm chạy
  • Đèn xanh sáng - không chớp : nước đạt nhiệt độ (bơm dừng)
  • Đèn xanh chớp 1 lần mỗi giây : bơm dừng nhưng nước không đạt nhiệt độ (thiết bị PC10A sẽ tự khởi động lại bơm sau mỗi 15 phút)
  • Đèn đỏ chớp 2 lần mỗi giây : báo lỗi cảm biến



Hướng dẫn lắp đặt:

PC10A-Huong-dan-lap-dat

Phụ kiện hệ thống điều khiển nước nóng

Giá phụ kiện điều khiển:

+ Cảm biến PC10A, RC10A và S10A : 150.000 đ/sợi (dài 1m)

+ Dây tín hiệu 3c : 15.000 đ/m

+ Cảm biến HC-01 : 200.000 đ/sợi (dài 1m)

+ Ống Inox cảm biến - 150mm : 150.000 đ/cây

+ Ống inox cảm biến - 450mm : 250.000 đ/cây

Thiết bị điều khiển hệ thống nước nóng HC-01

Model HC-01 : 3,500,000 đ/bộ

(gồm 01 board điều khiển, 02 dây cảm biến, 02 ống Inox lắp cảm biến)

Thiết bị điều khiển điện trở - RC10A

Model RC10A1,100,000 đ/bộ

Bao gồm : 01 bộ điều khiển + 01 cảm biến nhiệt + 01 ống lắp cảm biến inox dài 450mm + 6m dây nối cảm biến. (Tổng chiều dài cho phép của dây cảm biến là 12m max.)

Tủ điều khiển hệ thống nước nóng năng lượng mặt trời HC-01

Giá tủ điện tiêu chuẩn:

C.suất 7.5KW-380V : 6.500.000 đ/tủ

Tủ điện điều khiển Bơm hồi nước nóng PC-10A

Giá tủ điện tiêu chuẩn:

+ C.suất 1KW - 220V : 2.000.000 đ/tủ

+ C.suất 2KW - 220V : 2.550.000 đ/tủ

Tủ điện điều khiển Điện trở máy nước nóng RC-10A

Giá tủ điện tiêu chuẩn:

+ C.suất 2.5KW-1pha: 2.650.000 đ/tủ

+ C.suất 7.5KW-3pha: 3.200.000 đ/tủ
